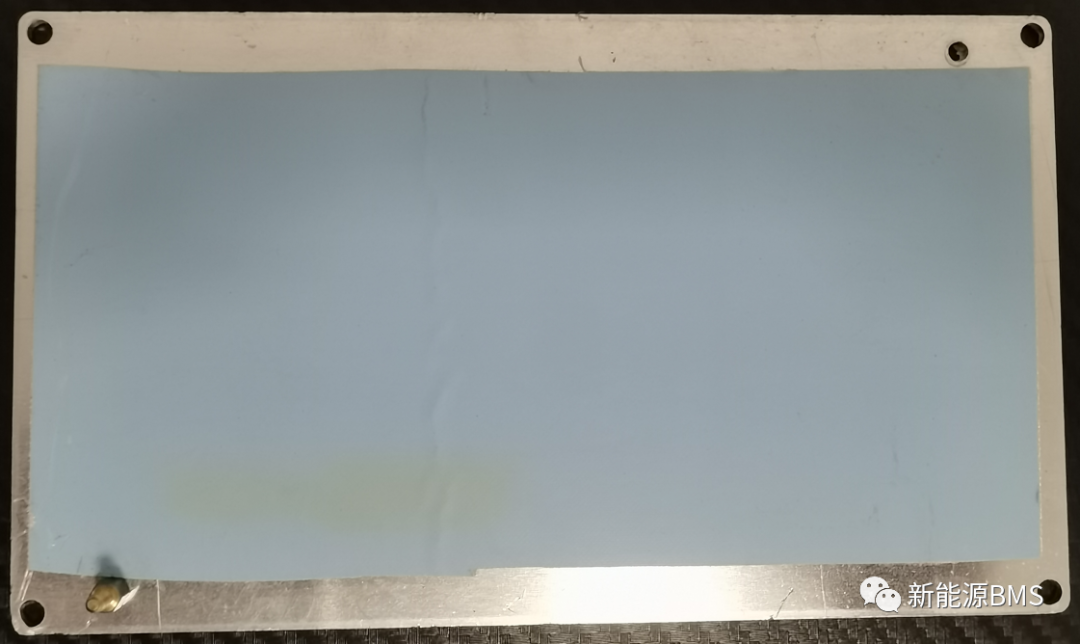

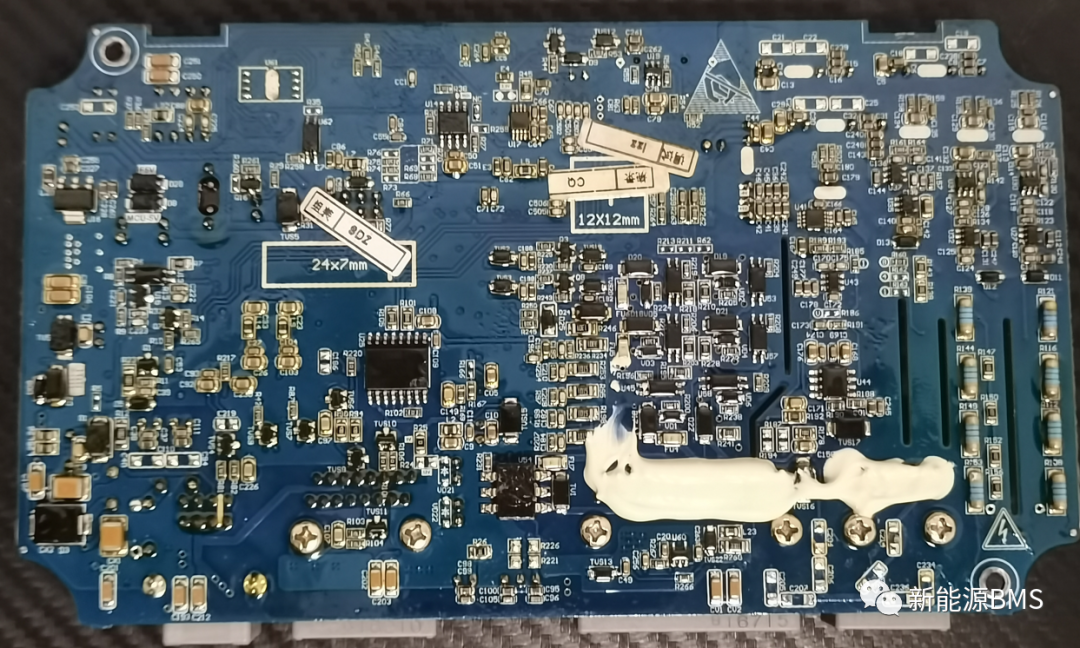

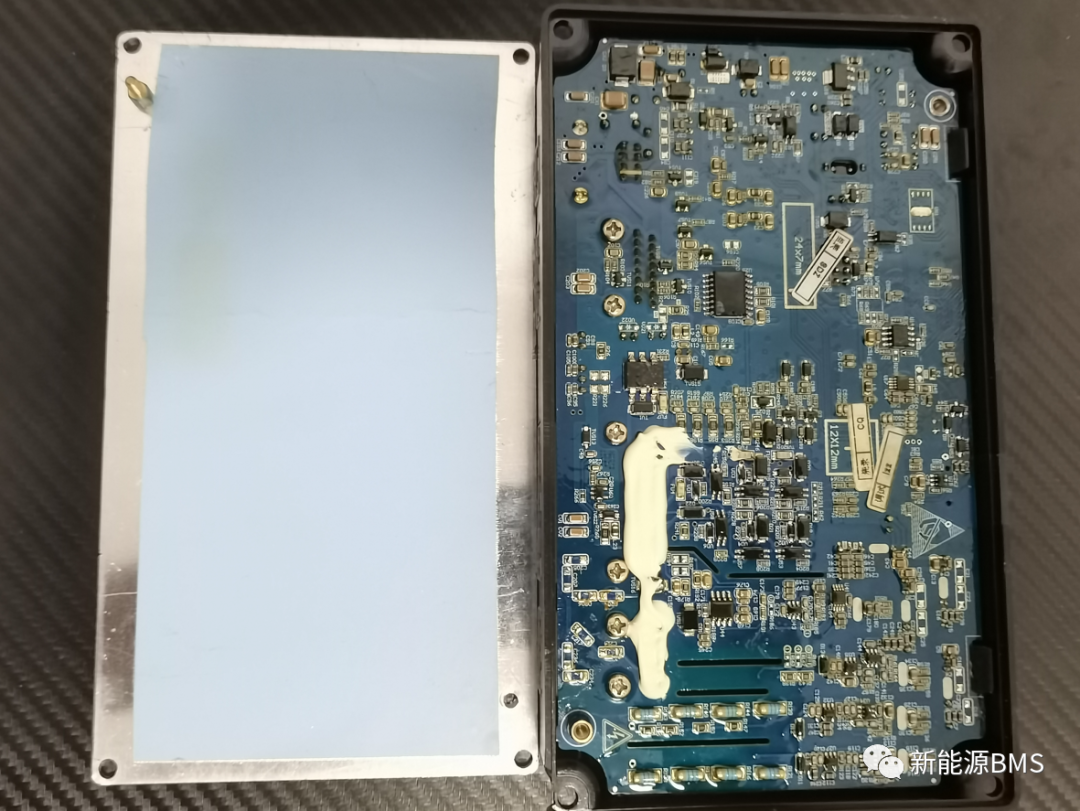

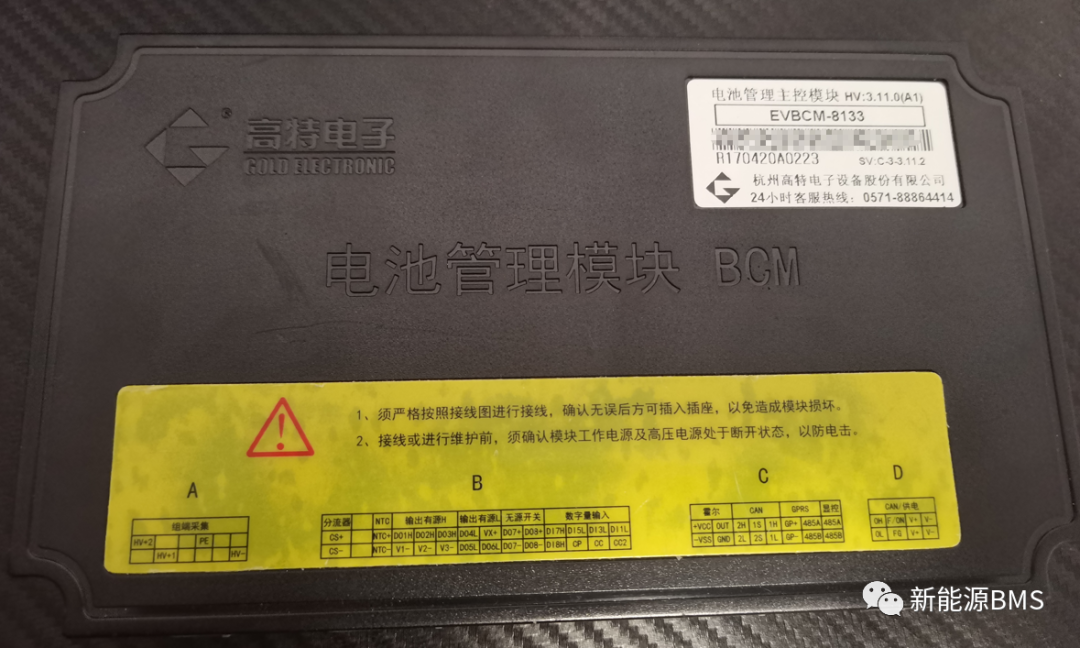

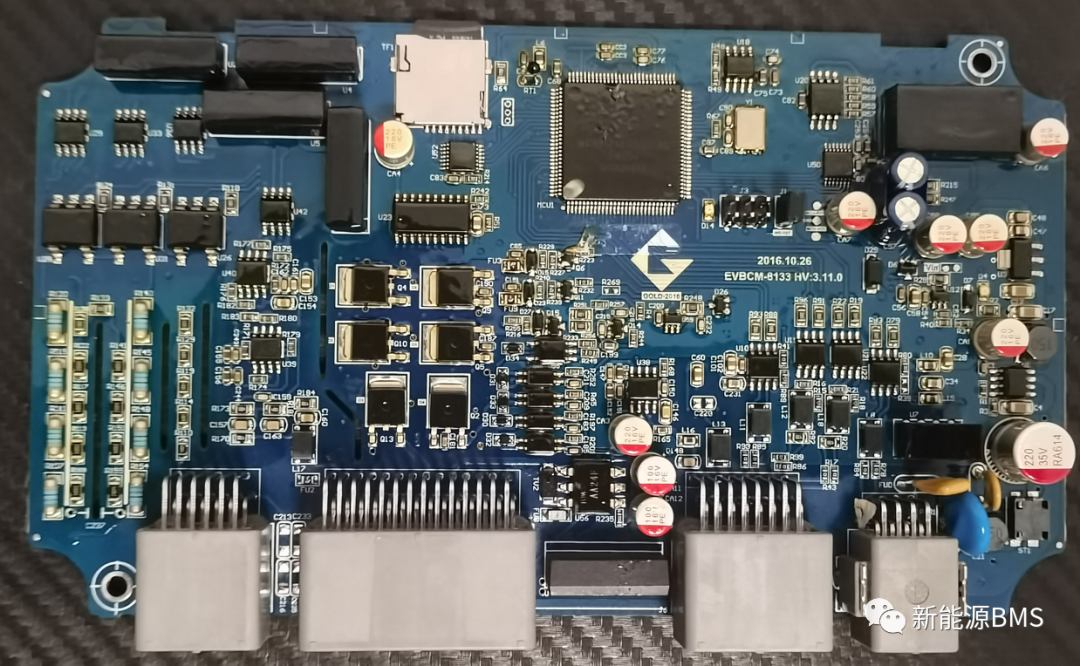

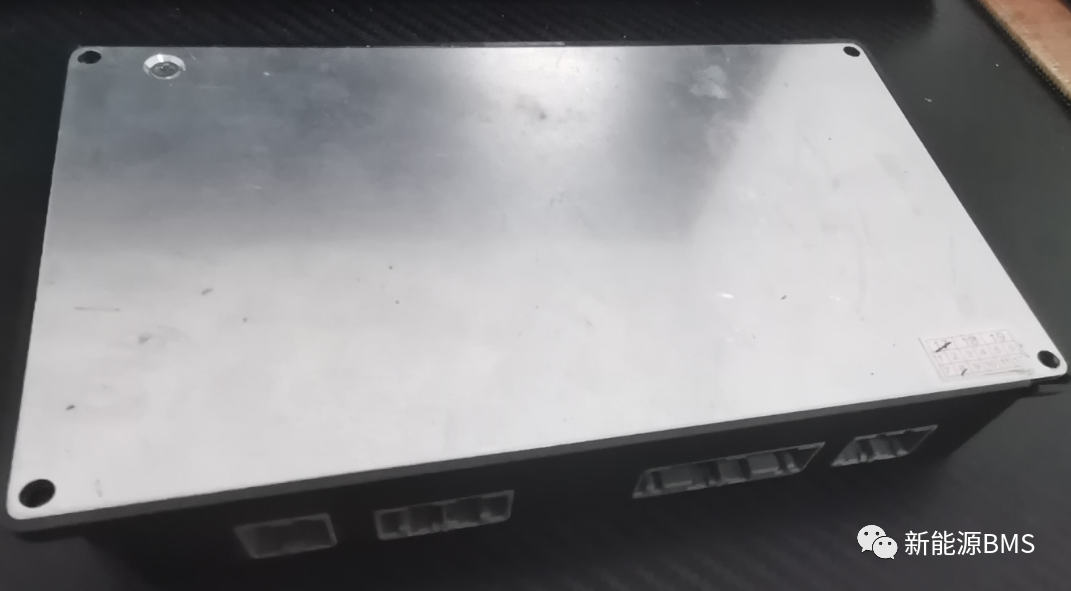

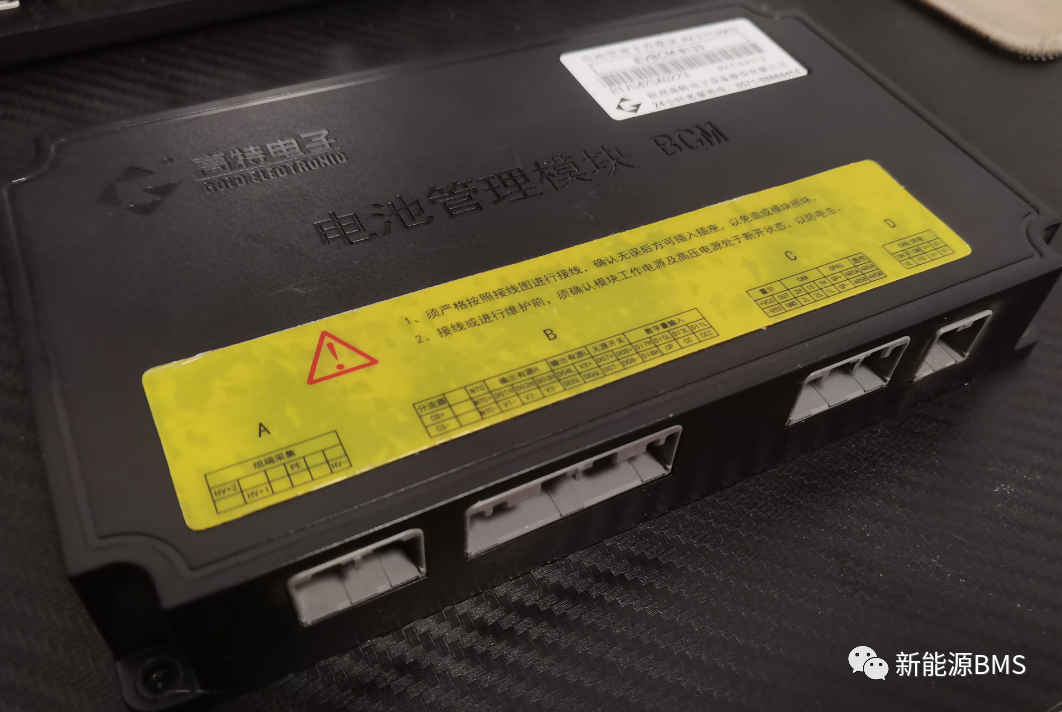

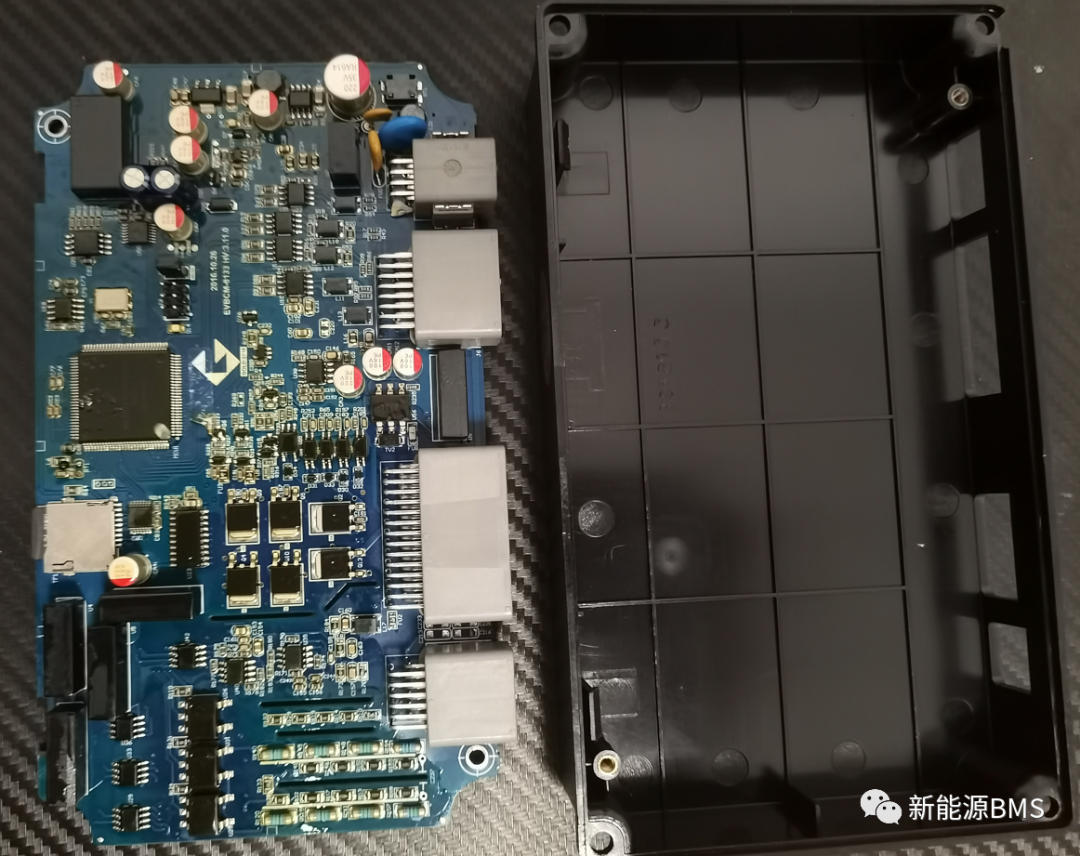

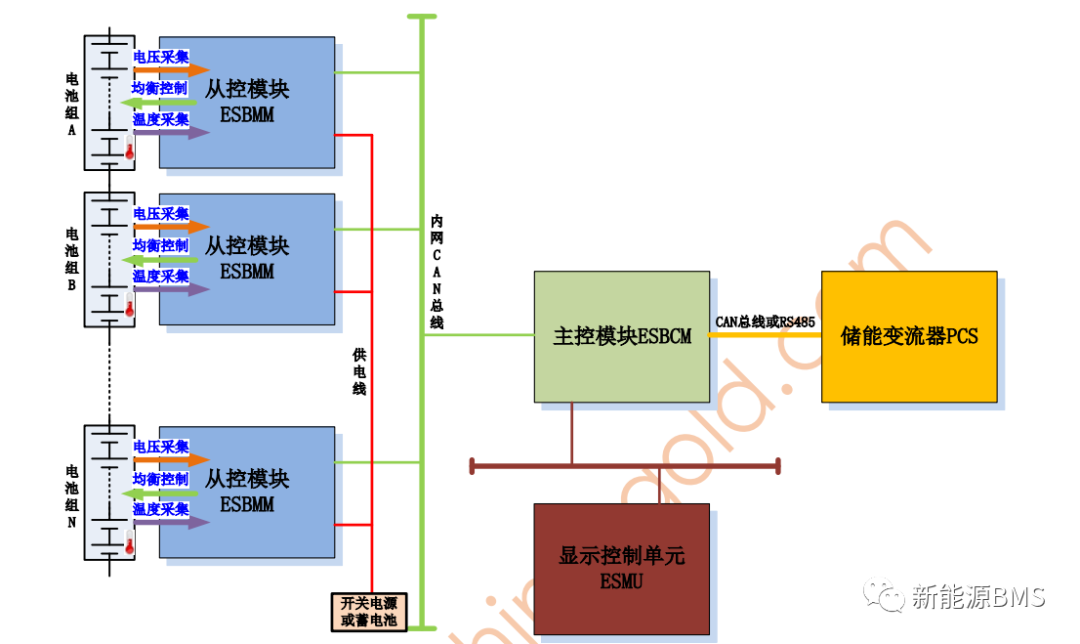

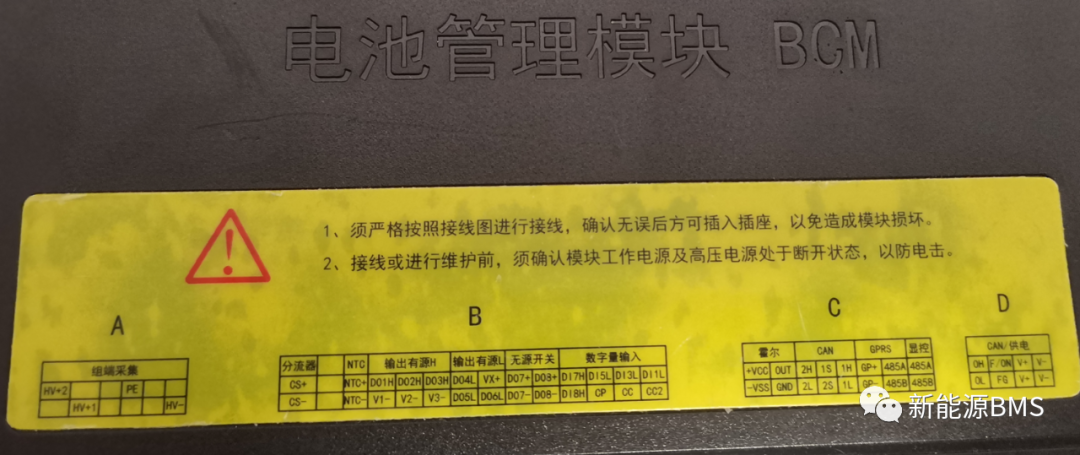

(转载)高特储能BMS学习发表时间:2023-11-05 20:45 前段时间学习了高特的一款储能应用的BMS主动均衡采样板产品,这次再一起学习下他们的一款储能应用的BMS控制板产品,即ESBCM,它处于三层架构的中间位置,是每一个电池簇的控制器。(图片来自于网络) 这款产品具体如下图所示,产品尺寸大概为180mm*105mm*27mm,分为上下两部分壳体,上壳体为塑料材质、呈黑色,下壳体为铝壳;连接器都布置在一侧,对外有4个连接器。 正面如下图,产品全称为电池管理主控模块,但是英文标识为EVBCM-8133,看起来应该是用于电动汽车上,但它与储能的控制板是兼容设计,所以这里当成储能控制器来学习;上壳体贴有产品标签以及连接器定义,可以发现此产品是高压功能电路与低压功能电路集成在一起的。 产品底部如下图,底部有两个螺钉用于固定上下壳体。 将下壳体拆下来如下图,这个板子大概也是比较早期的设计;单板与上壳体有两个卡扣固定。 在下壳体上布置有绝缘垫片,铺满了PCBA的整个区域,因为下壳体是金属材质。 将PCBA从上壳体中拆出来,如下图: 下面重点看下PCBA,其T面如下图:PCBA的尺寸大概为170mm*98mm*16mm ,PCB呈蓝色,厚度为1.6mm,4层板;表层焊盘镀锡,所有器件都涂覆有三防漆;器件最小封装为0603,除了连接器外,也有一些直插器件;从T面看到左侧布置有高压采样电路,使用圆柱形的采样电阻,具体电路后面再看;T面有日期的丝印,是2016年设计的产品。 B面如下图所示,四个连接器里面有两个连接器底部做了点胶处理,应该是做绝缘防护使用,B面布置的器件还是挺多的,并且在高压区域做了割槽处理。 这个EVBCM-8133的主要功能可以通过连接器定义来了解,有高压检测、绝缘检测、电流检测、温度检测,对外有继电器控制输出,无源开关控制,数字输入检测;对外有CAN\485通信等,后面就逐一模块进行学习。 |
